Пресс-форма для литья под давлением — это высокоточный постоянный металлический инструмент, необходимый для процесса литья под давлением, который включает в себя нагнетание расплавленных цветных металлов под высоким давлением в точно обработанную полость для эффективного производства однородных деталей сложной формы. Являясь основным компонентом, определяющим качество, точность и эффективность производства отливок, он играет незаменимую роль в современных обрабатывающих отраслях, таких как автомобильная, аэрокосмическая, бытовая электроника и бытовая техника.

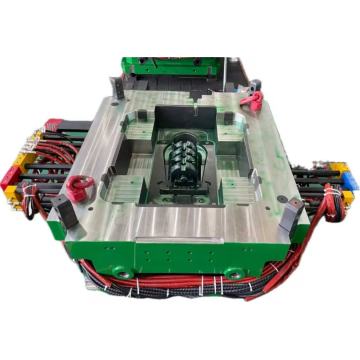

Стандартная форма для литья под давлением в основном состоит из двух ключевых половин: фиксированной матрицы (матрицы крышки) и подвижной матрицы (матрицы выталкивателя). Неподвижная матрица установлена на неподвижной плите машины для литья под давлением, объединяя направляющую, систему литников и охлаждающие каналы для постоянного направления расплавленного металла в полость. Подвижная матрица, прикрепленная к подвижной плите машины, содержит систему выталкивателей, включающую выталкивающие пластины и штифты, которая выталкивает затвердевшую отливку после завершения процесса. Кроме того, стержневые направляющие с механическим или гидравлическим приводом используются для извлечения поднутрений или сложных полостей, а системы перелива и вентиляции удаляют захваченные газы и примеси, обеспечивая качество отливки.
Выбор материала форм для литья под давлением имеет решающее значение для их долговечности и производительности. Большинство форм изготовлено из высококачественных инструментальных сталей, таких как H13 и Anviloy 1150, которые могут выдерживать экстремальные температуры, высокое давление и механический износ во время повторяющихся циклов литья. Эти материалы подвергаются строгой термической обработке для повышения сопротивления термической усталости и стабильности размеров, что позволяет при правильном уходе за одной формой производить от тысяч до сотен тысяч отливок. Поверхностные покрытия, такие как CrN или AlCrN, часто наносятся для дальнейшего улучшения стойкости к износу и коррозии.
Формы для литья под давлением разработаны с учетом конкретных литейных материалов, в основном сплавов цветных металлов, таких как алюминий, цинк, магний и медь. Например, формы для литья под давлением алюминия требуют оптимизированных систем охлаждения, чтобы выдерживать высокую температуру плавления сплава, тогда как формы для цинковых сплавов могут иметь более простую конструкцию из-за более низкой температуры плавления металла. В современном проектировании пресс-форм также используется программное обеспечение CAE-моделирования для прогнозирования течения расплавленного металла, распределения тепла и потенциальных дефектов, что сокращает время проб и ошибок и оптимизирует эффективность производства.
С развитием интеллектуального производства формы для литья под давлением развиваются в сторону оцифровки и персонализации. Технология 3D-печати используется для изготовления сложных каналов охлаждения, улучшая контроль температуры и сокращая производственные циклы. Датчики Интернета вещей, встроенные в формы, позволяют отслеживать температуру и давление в режиме реального времени, обеспечивая профилактическое обслуживание. Эти достижения делают пресс-формы для литья под давлением более эффективными, точными и экономичными, поддерживая массовое производство высококачественных компонентов почти готовой формы в различных отраслях промышленности.
